Тиристорные возбудители (тиристорный преобразователь)

Компания "Энерготехника" изготавливает тиристорные возбудители (тиристорные преобразователи) для синхронных двигателей типа ДСК, БСДКМ а также других электродвигателей с соответствующими характеристиками . Также возможна поставка возбудителей 13-18-1У3 на базе генератора постоянного тока.



НАИМЕНОВАНИЕ

Макс. ток возбуждения ротора, А

Максимальное напряжение возбуждения ротора, В Напряжение питающей сети, В габариты Масса, кг. ПРИМЕЧАНИЕ Цена с НДС, руб
В Ш Г
ВТ22 150-25 150 25 380 120 60 40 80   64000
ВТ22 150-25/250* 150 25 380 120 60 40 120 Имеет встроенную панель управления статором ДСК12-24, ток статора 250А 96000
ВТ33 150-25 150 25 3Х380 120 60 40 150   128000
ВТ33 150-25/250* 150 25 3Х380 120 60 40 190 Имеет встроенную панель управления статором ДСК12-24, ток статора 250А 154000
ВТ33 200-48 200 48 3Х380 120 70 50 240   144000
ВТ33 200-110 200 110 3Х380 120 70 50 300   176000
ВТ22 12-58 12 58 220         Возбудитель возбуждения двигателей типа БСДКМ15-21-12(14) 35000
В состав всех возбудителей входят силовые понижающие трансформаторы.
* - в шкаф встроена панель управления статором эл. дв. ДСК 12-24, в которую входит: контактор 250А, автоматический выключатель 400А, амперметр с трансформатором тока.



Для отправки запроса на изготовление или уточнения цены тиристорных возбудителей не включенных в данную таблицу,отправьте запрос через страницу контакты

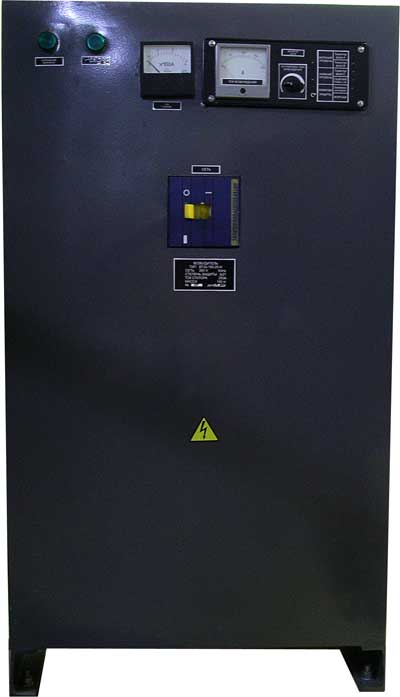

Тиристорный возбудитель ВТ33-150-25-Н
для синхронных двигателей

тиристорный преобразователь

1. Назначение тиристорного преобразователя.

Возбудитель тиристорный предназначен для питания обмоток возбуждения и статора синхронного двигателя типа ДСК12-24-12 компрессорной установки, а также других электродвигателей с соответствующими характеристиками. Шкаф имеет защиты от аварийных режимов, управление током возбуждения ротора, автоматическая или ручная подача тока возбуждения.

2. Характеристика тиристорного преобразователя.

Напряжение питающей сети 3 х 380 В
Ток статора электродвигателя 250 А
Напряжение ротора электродвигателя, макс. 25 В (36в)
Ток ротора электродвигателя, макс. 150 А
Размер, мм высота 1470
ширина 600
глубина 450
Масса 190 кг.
В базовой комплектации (без дополнительных устройств ) тиристорный преобразователь серии ВТ обеспечивает:
- поддержание заданного тока возбуждения с точностью ±5%,
- местное управление уставкой тока возбуждения в диапазоне от минимального до номинального тока возбуждения,
- ограничение минимального и максимального тока возбуждения
- гашение тока ротора при пуске двигателя,
- аварийное отключение тока возбуждения, при его выходе за пределы установленных значений с одновременной подачей сигнала «АВАРИЯ» (фаза А, ~220В) на колодку ВТ, для последующего использования в цепях управления электродвигателем,
- форсировку тока возбуждения при изменении напряжения писающей сети, и при пуске двигателя.

3. Устройство тиристорного преобразователя.

Шкаф тиристорного возбудителя(тиристорного преобразователя)конструктивно выполнен в виде металлического шкафа с двухсторонним обслуживанием и состоит из следующих функциональных устройств:
• преобразовательный трансформатор ТС,
• автоматический выключатель Q1, включение и защита электропитания всей установки,
• автоматический выключатель Q2, включение и защита цепей управления,
• тиристорный преобразователь БУСТ-33 тиристорные ключи VT1…VT3 с защитными RC цепями,
• блок гашения вихревых токов (встроен в БУСТ-33) контактор и пусковой резистор R5,
• измерительные приборы PV и PA, обеспечивающие измерение напряжения и тока возбуждения.

Блок управления тиристорами БУТ-22 для двигателей типа БСДКМ

Блок упраления тиристорами

Блок управления тиристорами предназначен для питания обмотки возбуждения возбудителя выпрямленным током. Преобразователь представляет собой однофазный тиристорный выпрямитель выполненный по мостовой схеме. Посредством изменения угла включения тиристоров Vt 1, Vt 2 статического преобразователя осуществляется регулирование тока возбуждения возбудителя, а следовательно, и управление током возбуждения двигателя от минимального до максимального значения. При исчезновении питания трансформатора Тр1, выходе из строя тиристоров Vt 1, Vt 2 или потере импульсов управления тиристорами происходит аварийное отключение электродвигателя компрессора.

Возбудитель синхронного двигателя 13-18-1У3 на базе генератора постоянного тока.

Возбудитель синхронного двигателя

Характеристика возбудителя

Мощность, кВт                                   5,5
Напряжение, В                                   36
Ток, А                                                   153
Частота вращения, мин.1:
Номинальная                                     3000
КПД,%                                                  75
Возбуждение                          Параллельное
Напряжения возбуждения,              36В
Режим работы                                   S1
Масса, кг                                             78
Направление вращения, вид со стороны
свободного конца вала –                правое
Расположение коробки выводов,                  вид со стороны
коллектора –                                       слева
Смазка                  Циатим 201 Гост 6267-74
Степень защиты по ГОСТ 17494-72 1Р20

В комплект поставки входит реостат,служащий в качестве регулятора напряжения генератора

реостат

Внимание!

Возможно изготовление тиристорных возбудителей(тиристорных преобразователей)по техническим условиям Заказчика.
