Шкаф упраления компрессором

                                                              1. НАЗНАЧЕНИЕ
    1.1. Шкаф управления предназначен для обеспечения безаварийной работы компрессора и контроля его основных параметров.
    1.2. Автоматика обеспечивает:
    - управление пуском и остановкой двигателя компрессора;
    - блокировку пуска неразгруженного компрессора;
    - автоматическую разгрузку компрессора при его пуске и программной остановке;
    - автоматическую продувку (удаления конденсата) теплообменной аппара­туры (по заказу потребителя);
    - автоматическое ступенчатое регулирование производительности: 100%, 75%(50%) и 0% номинальной;
    - автоматическую остановку компрессора при отклонении от допустимых значений следующих параметров:
            - давления и температуры воздуха на каждой ступени сжатия;
            - давление масла в системе смазки механизма движения;
            - проток охлаждающей воды;
            - напряжение возбуждения двигателя компрессора (для двигателей с системой                возбуждения).
    - световую и звуковую сигнализацию;
    - независимое управление разгрузкой компрессора тумблерами на щите управления;
    - проверку исправности сигнальных ламп на щите управления.


    На базе компании "Энерготехника" были разработанны новые шкафы управления для компрессоров типа ВП3-20/9, ВП-10/9, 2ВМ и их модификаций. Которые позволяют заменить морально устаревшие шкафы управления производства "Краснодарского компрессорного завода".     Имея такой же набор функций,они обладают рядом существенных преймуществ:

    1. Использование современных комплектующих позволило уменьшить размеры шкафа управления почти в 2 раза.

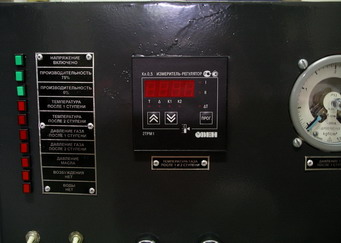

    2. Применение цифровых измерителей температуры,не только позволило заменить морально устаревшие капилярные приборы измерения температуры(ТКП),но и позволило упростить монтажные работы при установке шкафа и его эксплуатации.Так как, даже незначительное повреждении капилярной трубки,идущей от шкафа к компрессору,приводит к необходимости замены всего прибора.




 3. Эксплуатация шкафов управления старого образца показала, что при недостаточном уплотнении соединения манометров с подводящими трубопроводами,происходит утечка воздушно-маслянной смеси,что приводит к загрязнению всего внутреннего объема шкафа в следствии чего увеличивается возможность сбоев автоматики и выхода из строя некоторых составляющих. В шкафах управления производства компании "Энерготехника" эта проблема решена разделением внутренней полости на две зоны,что исключает попадание масла на электрические части схемы.




    4. Остановка компрессора осуществляется с задержкой по времени (кроме аварийной остановки) сначало происходит разгрузка компрессора, а потом остановка электродвигателя.Это снижает нагрузку на компрессор и соответственно увеличивает его срок службы.

    В продаже имеются как шкафы управления собственного производства,так и производства "Краснодарского компрессорного завода"

    В нашей компании разработан и налажен выпуск шкафов управления для компрессоров:

    Возможно изготовление автоматики по параметрам Заказчика.

    На всю продукцию, компания "Энерготехника", дает свою гарантию 18 месяцев.
