Ресиверы(Воздухосборники)

предназначены для создания запаса воздуха для технологических нужд и сглаживания пульсаций в воздухопроводах при работе компрессоров с заданным избыточным давлением.


В продаже находятся следующие воздухосборники:



Ресивер
воздухосборник

 Макс. давл.
кг/см2 (а)

 Рабочий объем
(л)

 Диаметр
(cм)

 Высота
(cм)

Вход/выход
размеры


 Масса
(кг)

РВ 110.10*

10

110

48

160

G 1/2

68

РВ 250.10*

10

230

48

180

G 1/2

150

РВ 250.16*

16

230

48

180

G 1/2

150

РВ 230.25*

25

230

48

180

G 1/2

180

РВ 500.10*

10

430

62

180

G 1

230

РВ 500.16*

16

430

62

180

G 1

230

РВ 900.10*

10

900

81

220

G 2

305

* Регистрации в органах Госгортехнадзора России данный воздухосборник не подлежит



Воздухосборники серии В изготавливаются из углеродистой стали 09Г2С и обладают увеличенным сроком службы до 20 лет, что немаловажно в производственной эксплуатации. Диапазон рабочей температуры воздухосборников серии В от -40оС.

В-0,5

8

500

60

283

Ду 50

270

В-1

8

1 000

80

317

Ду 65

390

В-2

8

2 000

100

359

Ду 100

570

В-3,2

8

3 200

120

383

Ду 80

830

В-4

8

4 000

120

453,5

Ду 150

1060

В-6,3

8

6 300

140

475

Ду 200

1590

В-8

8

8 000

140

459,5

Ду 150

1720

В-10

8

10 000

160

570

Ду 200

2055



При покупке воздухосборника вместе с компрессором отпускная стоимость воздухосборника снижается на 10%!

воздухосборник

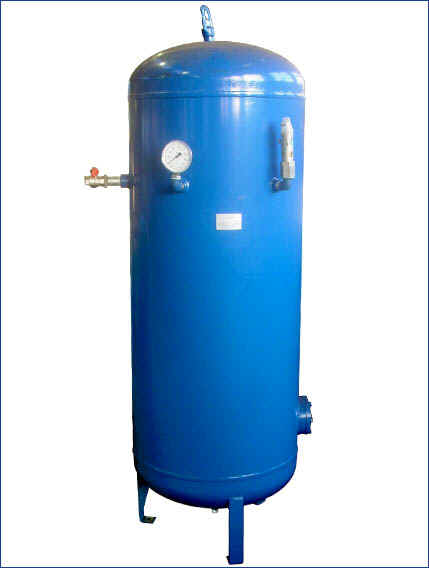

Рис.1. Воздухосборник РВ

воздухосборник

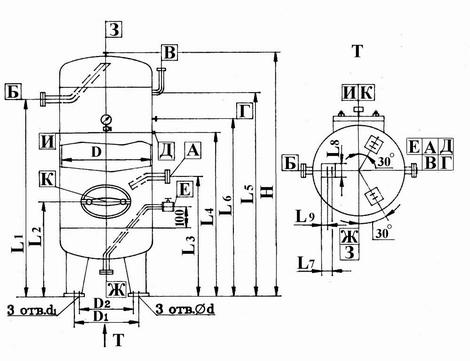

                  Рис.2. Воздухосборник В (чертеж)

Возможные опции воздухосборников:

Устройство автоматического слива конденсата (полностью автоматический слив конденсата из воздухосборника) Мин. Давл. кг/см2 (а) Макс. Давл. кг/см2 (а) Произв-ть по условиям всасывания компрессора (м3/мин) Габариты (мм) Вход/выход размеры Масса (кг)
пр-во: BOGE Kompressoren (Германия)
Bekomat 10 0,8 16 1,5 50/134/110 G ½ / DN 10 0,4
Bekomat 21 0,8 16 4,2 69/171/105 G ½ / DN 10 0,7
Bekomat 12 1,2 16 6,3 65/150/141 G ½ / DN 13 0,8
Bekomat 12 HP 1,2 63 4,5 65/150/141 G ½ / DN 13 0,8
Bekomat 13 1,2 16 28,0 93/212/162 G ½ / DN 14 2,0
Bekomat 13 HP 1,2 25 20,0 93/212/162 G ½ / DN 14 2,0
Bekomat 14 0,8 16 126,0 120/252/180 G ¾ / G ½ 2,9
Bekomat 16 1,2 16 1 400,0 280/280/280 G ¾ / G ½ 5,9
