1. НАЗНАЧЕНИЕ.
Возбудитель тиристорный предназначен для питания обмоток возбуждения синхронного двигателя. Шкаф имеет защиты от аварийных режимов, управление током возбуждения ротора.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Напряжение питающей сети 3 х 380 В
Напряжение ротора электродвигателя, макс. 48 В
Ток ротора электродвигателя, макс. 250 А
В базовой комплектации (без дополнительных устройств) возбудитель тиристорный серии ВТ обеспечивает:
- поддержание заданного тока возбуждения с точностью ±5%,
- местное управление уставкой тока возбуждения в диапазоне от минимального до номинального тока возбуждения,
- ограничение минимального и максимального тока возбуждения
- гашение тока ротора при пуске двигателя,
- аварийное отключение тока возбуждения, при его выходе за пределы установленных значений с одновременной подачей сигнала «АВАРИЯ» (фаза А, ~220В) на колодку ВТ, для последующего использования в цепях управления электродвигателем,
- форсировку тока возбуждения при пуске двигателя.
3. УСТРОЙСТВО.

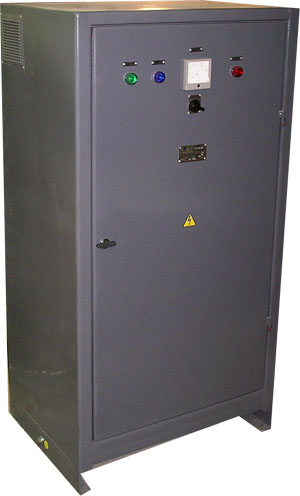

Шкаф ВТ конструктивно выполнен в виде металлического шкафа с односторонним обслуживанием и состоит из следующих функциональных устройств:
• преобразовательный трансформатор ТС,
• автоматический выключатель Q1, включение и защита электропитания всей установки,
• автоматический выключатель Q2, включение и защита цепей управления,
• тиристорный преобразователь БУСТ-33 и тиристорные ключи VT1…VT3 с защитными RC цепями,
• блок гашения вихревых токов (встроен в БУСТ-33) контактор и пусковой резистор R5,
• измерительный прибор PA, обеспечивающий измерение тока возбуждения.
