Винтовые компрессоры на базе компактного винтового модуля СМ (Compact Module)

Pабочее давление:  5 – 13 бар
Производительность:  231 – 1154 л/мин
Мощность электродвигателя:  2.2 – 7.5 кВт

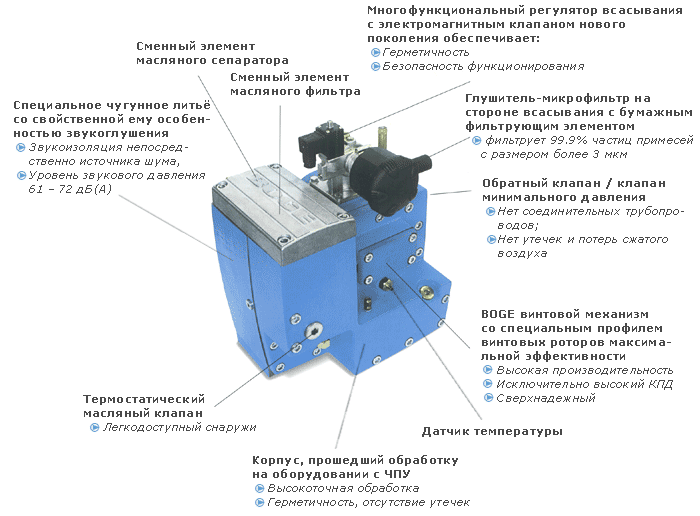

Компактный модуль СМ

Все основные узлы компрессора смонтированы в едином блоке. В связи с отсутствием соединительных трубопроводов между узлами практически исключены утечки. Все компоненты легко доступны с внешней стороны. Для доступа к сменным элемента достаточно снять одну крышку.

воздушный компрессор
Винтовой компрессор серии CL – базовая модель

Привод: прямой, через упругую муфту
Охлаждение: воздушное

Винтовой компрессор серии CL - базовая модель
Модель Объёмная производительность* при макс. давлении Мощность электро- двигателя Соединение по сжатому воздуху

Уровень звукового давления** (стандарт)

  Вес
8 бар 10 бар 13 бар
м3/мин кВт   дБ(А)   кг
CL3 - 0,231 - 2,2 G 1/2 59   105
CL4 - 0,338 - 3,0 G 1/2 60   110
CL5 - 0,482 - 4,0 G 1/2 65   125
CL7 - 0,718 - 5,5 G 1/2 66   130

Компрессорная установка серии CL
Винтовой компрессор, смонтированный на горизонтальном ресивере

Компрессорная установка серии CL
Модель Объёмная производит-ть* примакс. давл. Мощн. электро-
двига-
теля
Соеди-
нение
по сжат. воздух
у
Уровень звуко-
вого
давл.** (станд.)
Объём реси-
вера
  Вес
8 бар 10 бар 13 бар
  м3/мин кВт   дБ(А) л   кг
СL 3-90 - 0,231 - 2,2 G 1/2 59 90   155
СL 4-90 - 0,338 - 3,0 G 1/2 60 90   160
СL 5-90 - 0,482 - 4,0 G 1/2 65 90   175
СL 7-90 - 0,718 - 5,5 G 1/2 66 90   180

Компрессорный центр серии CLD
Винтовой компрессор и охлаждающий осушитель, смонтированные на горизонтальном ресивере

Компрессорный центр серии CLD
Модель Объёмная производит-ть* при макс. давл. Мощн. элек-
тро-
двига-
теля
Соедине-
ние
по сжат. воздуху
Уровень звуко-
вого
давл.** (станд.)
Объём реси-
вера
  Вес
8 бар 10 бар 13 бар
  м3/мин кВт   дБ(А) л   кг
СLD 3-270 - 0,231 - 2,2 G 1/2 59 270   225
СLD 4-270 - 0,338 - 3,0 G 1/2 60 270   230
СLD 5-270 - 0,482 - 4,0 G 1/2 65 270   245
СLD 7-270 - 0,718 - 5,5 G 1/2 66 270   250

Охлаждающий осушитель с температурой точки росы сжатого воздуха +7 °С (стандарт) или +3 °С (по запросу).
* объемная производительность всей системы в соответствии с PN 2 CPTC 2 и ISO 1217, приложение С при температуре 20 °С, атмосферном давлении 1 бар и максимальном рабочем давлении сжатого воздуха.
Винтовой компрессор серии C в вертикальном корпусе – базовая модель

Привод: клиноременный, запатентованный, с автоматической подстройкой натяжения ремней
Охлаждение: воздушное

Винтовой компрессор серии C в вертикальном корпусе
Модель Объёмная производительность*
при макс. давлении
Мощность электро- двигателя Соединение по сжатому воздуху Уровень звукового давления** (стандарт)   Вес
8 бар 10 бар 13 бар
  м3/мин кВт   дБ(А)   кг
С  4 0,380 0,338 0,270 3,0 G 1/2 57   190
С  5 0,540 0,482 0,383 4,0 G 1/2 61   195
С  7 0,806 0,718 0,565 5,5 G 1/2 62   210
С  9 1,154 1,026 0,814 7,5 G 1/2 66   215

Винтовая компрессорная станция серии CD
Винтовой компрессор с охлаждающим осушителем в компактном вертикальном корпусе

Винтовая компрессорная станция серии CD
Модель Объёмная производительность*
при макс. давлении
Мощность электро- двигателя Соединение по сжатому воздуху Уровень звукового давления** (стандарт)   Вес
8 бар 10 бар 13 бар
  м3/мин кВт   дБ(А)   кг
СD 4 0,380 0,338 0,270 3,0 G 1/2 57   210
СD  5 0,540 0,482 0,383 4,0 G 1/2 61   215
СD  7 0,806 0,718 0,565 5,5 G 1/2 62   230
СD  9 1,154 1,026 0,814 7,5 G 1/2 66   235

Охлаждающий осушитель с температурой точки росы сжатого воздуха +7 °С (стандарт) или +3 °С (по запросу)

Винтовой компрессор серии CF – с частотным преобразователем в компактном вертикальном корпусе
Винтовая компрессорная станция серии CDF - с частотным преобразователем и охлаждающим осушителем в компактном вертикальном корпусе

Винтовой компрессор серии CF
Модель Объёмная производительность*
при макс. давлении
Мощность электро- двигателя Соединение по сжатому воздуху Уровень звукового давления** (стандарт)   Вес
8 бар 10 бар 13 бар
  м3/мин кВт   дБ(А)   кг
СF 9 1,154 1,026 0,814 7,5 G 1/2 66   225
СDF 9 1,154 1,026 0,814 7,5 G 1/2 66   250

Охлаждающий осушитель с температурой точки росы сжатого воздуха +7 °С (стандарт) или +3 °С (по запросу).
* Эффективная объёмная производительность всей системы в соответствии с PN 2 CPTC 2 и ISO 1217, приложение С при температуре 20 °С, атмосферном давлении 1 бар и максимальном рабочем давлении сжатого воздуха.
** Уровень звукового давления в соответствии PN8NTC2.3
