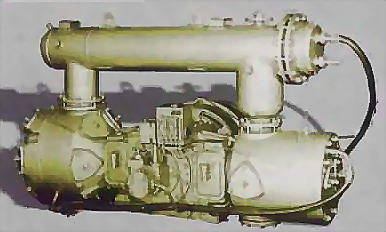

Компрессор 2ВМ2,5-14/9

воздушный компрессор

     Компрессор 2ВМ2,5-14/9 предназначен для сжатия атмосферного воздуха в различных отраслях промышленности. Компрессор - стационарный, поршневой, крейцкопфный, двухрядный, двухступенчатый с оппозитным расположением цилиндров. Имеет две независимые системы смазки: механизма движения и цилиндров. Охлаждение промежуточного и концевого холодильников и цилиндров компрессора - водяное. Привод компрессора - от встроенного двухскоростного электродвигателя. По желанию заказчика компрессор может поставляться с приводом от отдельно стоящего двигателя. Регулирование производительности - ступенчатое, трёхпозиционное (100%, 50%, 0) - при встроенном двигателе или двухпозиционное (100%, 0) - при отдельно стоящем двигателе. Автоматизированная система контроля управления и защиты обеспечивает безопасное и надёжное функционирование компрессорной установки при минимальном обслуживании.

   Преимущества компрессорной установки:

    • экономична благодаря малым газодинамическим сопротивлениям коммуникаций и развитым поверхностям теплообмена;
    • проста в монтаже благодаря безразборной консервации и высокой степени заводской готовности;
    • удобна в эксплуатации благодаря горизонтальному оппозитному исполнению и доступности зон обслуживания;
    • надёжна благодаря применению прогрессивных материалов и современных технических решений;
    • безопасна благодаря высокой степени автоматизации.

Описание

     Компрессор 2ВМ2,5-14/9 представляет собой горизонтальный, крейцкопфный, поршневой компрессор двухступенчатого сжатия, выполненные на оппозитной базе М2,5. Компрессоры приводятся в действие от асинхронного электродвигателя. Промежуточные газоохладители расположены над цилиндрами компрессоров. Концевой газоохладитель устанавливается на фундаменте вблизи компрессора.

     Воздушные поршневые компрессоры со смазкой цилиндров и сальников применяются практически во всех отраслях промышленности, где к сжатому воздуху не предъявляют жестких требований по чистоте. Они предназначены для подачи сжатого воздуха в качестве энергоносителя при строительных работах, добыче угля и руды, прокладке тоннелей, транспортировке сыпучих продуктов, в приводах систем автоматики, пневматических машин и оборудования и т.д.

Технические характеристики


Производительность, м3/мин: 14,0
Давление избыточное, кгс/cм2: 8,0
Мощность привода, кВт: 90
Массовый расход охлаждающей воды (м3/ч, не более): 8,0
Массовый расход масла для смазки цилиндров и сальников (г/ч, не более): 40
Габаритные размеры, м: 1,40x2,20x1,75
Масса, кг: 3000

Все компрессорные установки  поставляются с электродвигателями, промежуточными и концевымими, системой автоматики, комплектом запасных частей, комплектом принадлежностей и инструмента, комплектом монтажных частей, эксплуатационной документацией. По желанию заказчика комплектация может быть изменена
